燃烧器火焰检测器
您当前的位置 : 首 页 > 产品中心 > 废酸裂解炉系列燃烧器

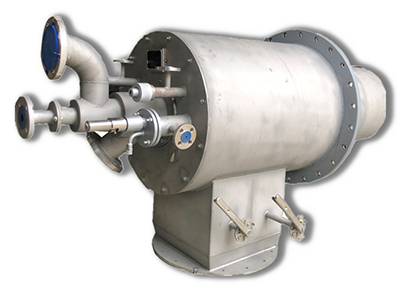

主燃烧器

2020-10-26 15:36:20
主燃烧器
详细介绍:

主燃烧器:

废酸裂解炉主燃烧器是烷基化废酸裂解再生装置的重要设备,该系列燃烧器包括主燃烧器、辅助燃烧器、废酸喷枪。主燃烧器、辅助燃烧器和废酸喷枪的壳体均选用不锈钢材料,耐酸性环境腐蚀;内敷硅酸铝纤维棉,起到保温消音的作用,可吸收射流噪声和燃烧噪声,降低外壁温度。该设备配套燃烧控制系统,可实现燃烧器的点火与熄火保护一一开工前吹扫、电子点火及火焰监测,在燃烧器意外熄火时快速切断燃气向炉内的供应,防止炉膛燃料聚集发生爆炸,并进行声光报警。

1. 设计基础条件

炉膛负压:-5~-20mmH₂O

助燃空气温度:常温~650℃        助燃空气压力:0~25mmH₂O

2. 技术参数:

 燃料气:天然气、炼厂气、干气、弛放气、液化石油气等

密度:0.7~2.1kg/Nm³           低热值:8000~108000 kJ/Nm³

温度:常温~200℃             压力:0.2~0.3MPa.g


3. 规格型号:


4. 结构性能说明:


 主燃烧器

1) 主燃烧器喷嘴采用分布式结构设计,使燃气流能够充分弥散入空气流中,大大强化燃气和空气的混合与燃烧,缩短火焰长度,以迅速提升炉膛温度,促进废酸的分解。

2) 燃气喷头采用防风结构,配合旋流式稳焰器,能够适应超负荷、大风速燃烧,防止发生熄火事故。

3) 设置防风长明灯,在大风速下保持正常燃烧,作为值班火焰对主火焰起持续引燃作用,增强运行安全性。


(b)主燃烧器结构原理图

4)配置高能电点火器,电火花能量高,点火简单、可靠,且点火杆设置有进退机构,点火完成后电极头退出高温区,避免高温损坏,延长使用寿命。

5)配置紫外型火焰检测器,当燃烧器出现意外熄火时,火焰检测器可向中控室发出声光报警,同时启动燃料气管线上的电磁阀,切断燃料供应,防止炉内形成爆炸性气氛,确保装置安全。紫外型火检只检测在火焰中才有的紫外辐射,对炉内高温的红外背景辐射不反应,检测可靠。

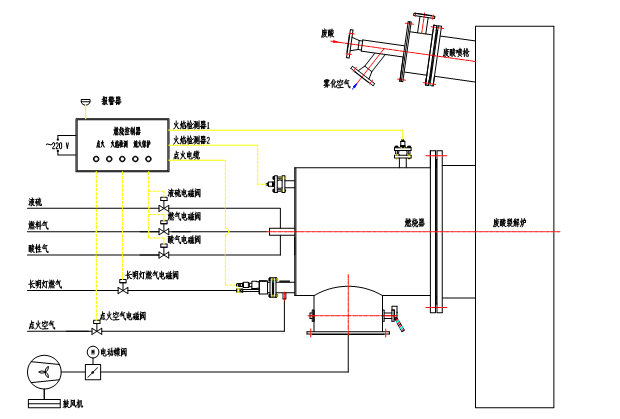

主燃烧器燃烧控制系统图
